Entwicklungsgeschichte und Qualitätsunterschiede älterer MUVIG - Abtastverfahren

Auf dieser Seite werden identische Einzelbilder eines Kurzfilmes aus dem MUVIG - Schmalfilmarchiv dargestellt. Der Film wurde aus unterschiedlichsten Kurzsequenzen zusammengeklebt und an einer Stelle absichtlich mit einem leichten Klebestellenversatz versehen, welcher manchmal bei zu überspielenden Amateurfilmen vorkommt.

Alle dargestellten Filmbilder sind älter als 30 Jahre alt und entstammen Filmen, die sehr oft mit Projektoren vorgeführt wurden, bevor die Fa. MUVIG diese Aufnahmen im Jahr 1999 erworben hatte. Die Farbqualität dieser Filmaufnahmen kann als mittelmäßig bis schlecht bezeichnet werden und ist nicht vergleichbar mit den meisten bisher überspielten Kundenfilmen. Da die Fa. MUVIG Abtastmaschinen auch für den "ungünstigsten Einsatzfall" entwickelt, stellen beide auf dieser Seite dargestellten "Vorschau - Abtastungen" zusätzliche Möglichkeiten von Laboruntersuchungen an alten Filmen dar, die zur Entwicklung des neuesten Farbstich - verringernden Abtastverfahrens "8 mm Superspot CB" führte ("CB" steht für "Colour Balance").  Bei MUVIG wurden diese Aufnahmen mindestens 20 Mal für Erprobungszwecke bei der Entwicklung von Abtastverfahren benutzt, so dass davon auszugehen ist, das jedes auf dieser Seite dargestellt Filmbild mindestens 50 Mal allein bei MUVIG eine mechanische Filmtransportvorrichtung passierte. Für diesen Test wurde der Film wenigstens 12 x in eine Maschine eingelegt (1 x zur Einjustierung und 1 x zur Abtastung). Zwischen jeder Abtastung wurde der Film trocken gereinigt und elektrostatisch entladen. Die Abtastungen wurden auf einer DVD mit anwählbarem Textmenü gespeichert. Die Filmbilder wurden einer parallel erstellten DV- AVI- Datei entnommen, da diese 25 unkomprimierte Vollbilder je Filmsekunde enthielt. Die Einzelbilder wurden zunächst in einem unkomprimierten Foto - Bildformat abgespeichert, dann auf eine Bildgröße von 320 x 240 (oder 720 x 560) Bildpunkten verkleinert und letztendlich in GIF - Bilder umgewandelt.

MUVIG überspielt Schmalfilme seit dem Jahr 1998. Seit 2003 arbeitet MUVIG mit einer Einzelbild- Abtastvorrichtung, die kontinuierlich weiterentwickelt und verbessert wurde. Bis zum Sommer 2005 wurde bei MUVIG nicht das komplette Filmbild digitalisiert, sondern nur der Teil des Filmes, den ein Schmalfilmprojektor darstellt. Die Einführung hoch auflösender PC- Monitore und Fernsehgeräte führte bei MUVIG zur Verbesserung der Auflösung und der Bildfeldanpassung beim Digitalisieren von Schmalfilmen. Da die Soundsysteme moderner DVD- Anlagen gegenüber älteren Techniken ebenfalls Einzug in unsere Wohnzimmer hielten, wurde die Abtastung des analogen Schmalfilmtones magnetischen Ursprungs ebenfalls verbessert. Die Entwicklungsgeschichte der MUVIG- Abtastverfahren für Schmalfilme brachte folgende Techniken nacheinander hervor: 1. Standardverfahren, 2. Supercine Professional- Abtastverfahren, 3. Supercine Professional- Highspot- Abtastverfahren mit erhöhter Lichtempfindlichkeit, 4. 8 mm- Superspot- Abtastverfahren, 5. 8 mm- Variospot- Abtastverfahren, bei dem die Lichtmenge des erforderlichen Abtastlichtes nicht von der Kamerablende aus, sondern von der Lichtquelle aus gesteuert wird, 6. Das "BLA- Verfahren", für sehr hochwertige Tonfilme entwickelt, 7. 16 mm-Superspot- Abtastverfahren, 8. Das "8 mm Superspot- CB"- Abtastverfahren ermöglichte erstmals eine Farbkorrektur im Schwarzbereich und Weißwert während der Digitalisierung. am 02.09.2009 wurde das "8 mm HD- BLA- Verfahren" eingeführt. Fortlaufend wurden die Techniken für Normal 8- und Doppel 8- Schmalfilme parallel weiter entwickelt. Weitere Neuerungen bei MUVIG sind: 1. Entwicklung und Produktion von Filmreinigungsmaschinen für 8 mm- und 16 mm Schmalfilme, 2. Parallelabtastungen auf bis zu 3 Medien gleichzeitig, 3. Entwicklung von Maschinen zur Abtastung ausgetrockneter Schmalfilme und 4. Die Produktion von Instrumentalmusik zur Nachvertonung von digitalisierten Schmalfilmen und Videos.

Zunächst werden jeweils 5 identische Einzelbilder des Testfilmes im Direktvergleich der 3 bis zum 05.03.2008 bei MUVIG angebotenen Abtastverfahren dargestellt, um die angebotenen Preis - und Qualitätsunterschiede zu veranschaulichen. Interessierte Anwender können für 10 Euro incl. Porto die MUVIG - DVD, welche die Abtastvorgänge vom 10.03.2008 darstellt, gegen Vorkasse bestellen (Brief- oder per Fax- Bestellung mit Anschrift und Unterschrift erforderlich). Die Artikelbezeichnung dieser DVD lautet: "8 mm - Abtastverfahren - DVD"**. Interessierten Kunden wird damit eine kostengünstigere Informationsquelle angeboten, als das Einsenden eines persönlichen Testfilmes mit einer Dauer von weniger als 15 Minuten. Es wird darauf hingewiesen, dass die Aufnahmen auf dieser Test - DVD nur für private Zwecke zu verwenden sind und dass es sich um Laborabtastungen von sehr oft benutzten und teilweise farbstichigen Filmen, sowie um Nachtaufnahmen handelt.

Standardverfahren

Supercine Professional* - Abtastverfahren

8 mm Superspot - Abtastverfahren

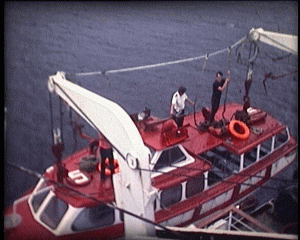

Bild 1 "Standardverfahren"

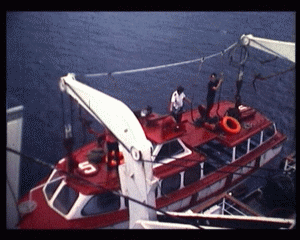

Bild 1 "Supercine Professional" Abtastverfahren

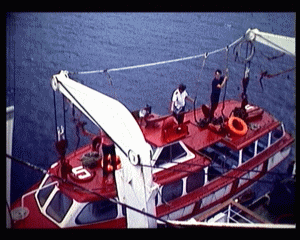

Bild 1 "8 mm Superspot" Abtastverfahren

Bild 2 "Standardverfahren"

Bild 2 "Supercine Professional" Abtastverfahren

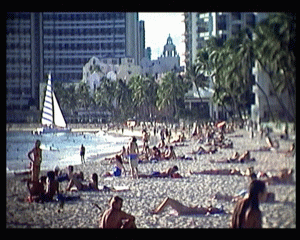

Bild 2 "8 mm Superspot" Abtastverfahren

Bild 3 "Standardverfahren"

Bild 3 "Supercine Professional" Abtastverfahren

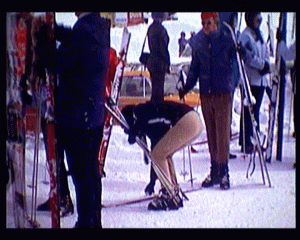

Bild 3 "8 mm Superspot" Abtastverfahren

Bild 4 "Standardverfahren"

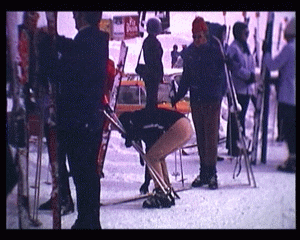

Bild 4 "Supercine Professional" Abtastverfahren

Bild 4 "8 mm Superspot" Abtastverfahren

Bild 5 "Standardverfahren"

Bild 5 "Supercine Professional" Abtastverfahren

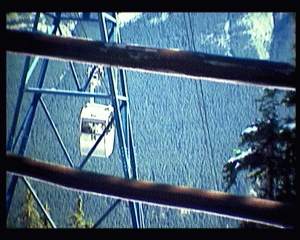

Bild 5 "8 mm Superspot" Abtastverfahren

Anmerkung: Auf die Darstellung der Filmbilder des "Supercine Professional - Highspot" - Abtastverfahrens wurde verzichtet, da es keine wesentlichen Qualitätsunterschiede zum "Supercine Professional"* - Abtastverfahren gibt.

Nachfolgend werden links untereinander die 5 "Vorschau - Monitor" - Bilder, rechts untereinander die 5 "Querschau - Monitor" - Bilder und in der Mitte untereinander die Ergebnisse der Abtastung und Nachbearbeitung mit dem neuen "8 mm Superspot CB" - Abtastverfahren abgebildet.

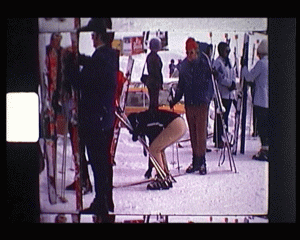

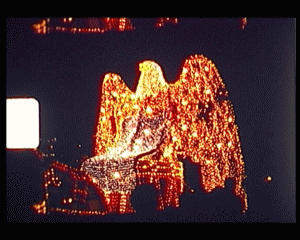

Vorschau - Monitorbilder

Bild 1 bis 5 werden untereinander als Filmstreifen dargestellt:

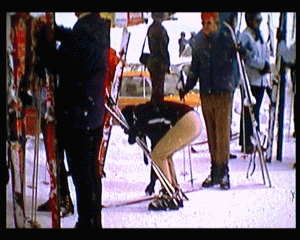

Editierte Abtastbilder "8 mm Superspot CB" - Verfahren

Bild 1 bis 5 werden untereinander als Filmbildserie dargestellt:

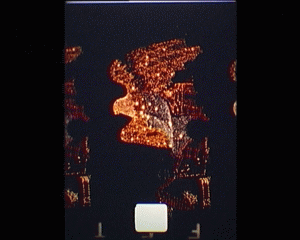

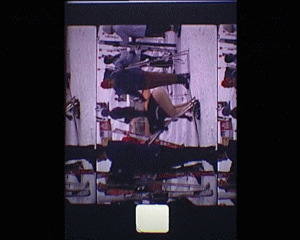

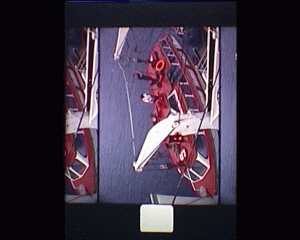

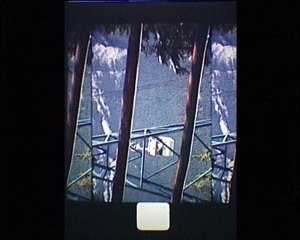

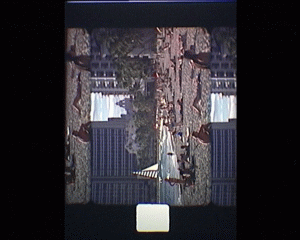

Querschau - Monitorbilder

Bild 1 bis 5 werden untereinander als Bildfolge dargestellt:

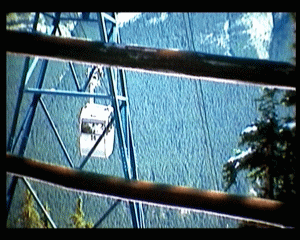

Die über diesem Text abgebildeten 5 Vorschau - Monitorbilder stellen den Filmstreifen in seiner kompletten Breite dar. Das weiße Abtastlicht innerhalb der Perforation und das Weiß der Seilbahngondel im untersten Filmbild verdeutlichen, dass fast alle Filmbilder einen starken Blau- bis Lila- Farbstich vorwiesen.

Die über diesem Text abgebildeten 5 Filmbilder entsprechen dem editierten Endergebnis des Filmes, das der Anwender selbst am PC mit einfachen Bearbeitungstechniken erstellen kann, nachdem bei MUVIG bei der Filmabtastung auf Mini- DV oder Festplatte der Farbstich größtenteils beseitigt wurde.

Die über diesem Text abgebildeten 5 Querschau Monitorbilder wirken besonders beeindruckend, wenn man sich den "bewegten Film" auf der DVD** ansieht. Insbesondere der horizontale Bildstand eines Filmes lässt sich damit veranschaulichen.

Hinweis: Mit vielen Bearbeitungsprogrammen ist es nur möglich, einen einfachen Farbausgleich durchzuführen, der auf einer Verschiebung der Komponentenfarben beruht. Da der Farbstich bei alten Schmalfilmen jedoch weder im Schwarzwert, noch im Weißwert des Bildes vorzufinden ist, genügen die meisten Abgleichmethoden mit herkömmlichen Videomischern oftmals nicht, um im Endergebnis sowohl kräftige Farben, als auch einen minimalen Farbstich vorzufinden. Das einfache Hinzumischen der fehlenden Komponentenfarbe "Grün" im Weißabgleich führt lediglich zu einer Verschiebung des Weißwertes und zu einem Grünstich des Endergebnisses. Das einfache Hinzumischen der Farbe "Grün" zum Schwarz kompensiert z. B. und u. A. nicht den Farbstich im "Schnee" des 3. Filmbildes.

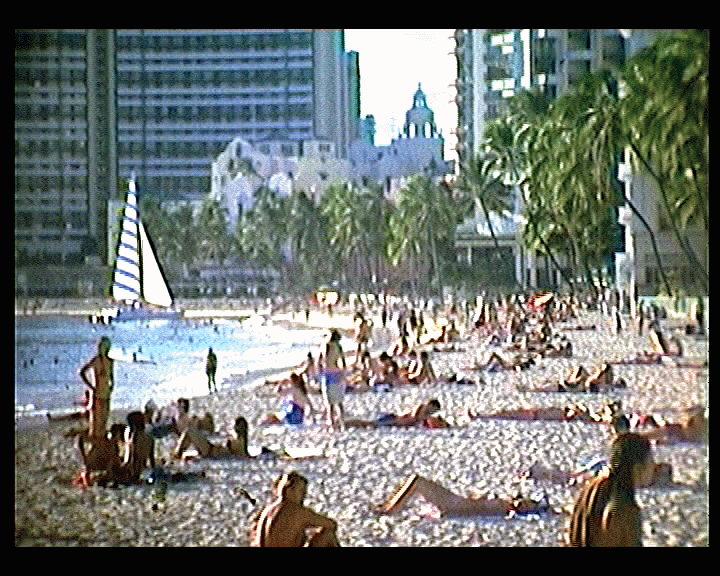

Zum Vergleich der Unterschiede zwischen dem Standardverfahren und dem neuesten MUVIG - Abtastverfahren "8 mm Superspot CB", wurde das 1. Filmbild mit einer Auflösung von 720 x 560 Pixels auf eine Größe gebracht, die zur Darstellung von PAL - DVD - Aufnahmen auf Fernsehgeräten verwendet wird:

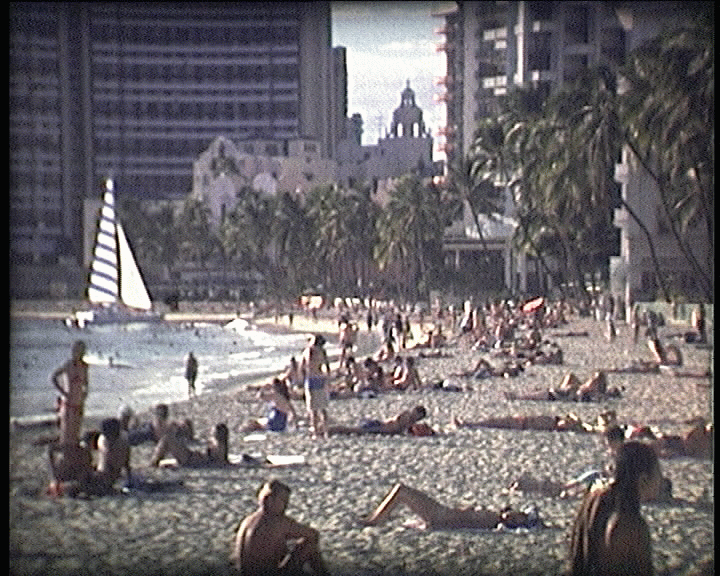

Filmbild 1, abgetastet mit dem Standardverfahren.

Filmbild 1, abgetastet mit dem "8 mm Superspot CB" - Abtastverfahren und anschließend nachbearbeitet mit einem preiswerten Videobearbeitungsprogramm.
